Зачем нужен реверс-инжиниринг?

Скан после 3D-сканирования — это только геометрия поверхности, для производства он не годится. Реверс-инжиниринг превращает скан в твердотельную параметрическую CAD-модель — общепринятый стандарт в инженерной практике. По такой модели строят чертежи в любых CAD-системах (SolidWorks, Siemens NX, Catia и др.), фрезеруют на ЧПУ и печатают на 3D-принтерах. 3D-сканирование 3D-моделирование

Какова точность реверс-инжиниринга?

Точность восстановленной детали — в пределах 50–100 мкм. Она складывается из точности сканера (40–100 мкм) и качества построения CAD-модели. Сканирование — 40–100 мкм

Что влияет на стоимость?

Сложность геометрии, требуемая точность и габариты изделия. Минимальная сумма заказа — 3000 ₽; точную цену назовём по данным сканирования, фото или чертежам аналогов. Рассчитать проект

Можно ли восстановить сломанную деталь?

Да: сканируем повреждённую деталь, восстанавливаем геометрию в CAD и при необходимости печатаем тестовый образец для проверки посадки. Чем сильнее повреждение, тем больше работы по восстановлению — это учитывается в расчёте. 3D-печать Материалы

В каких форматах отдаёте результат?

Твердотельная CAD-модель — STEP, полигональная — STL. По запросу подготовим рабочие чертежи и полный комплект РКД по ЕСКД с допусками и техтребованиями. Чертежи и РКД

Используете ли вы мои модели и чертежи без согласия?

Нет. Данные, модели, чертежи и изображения заказчика не передаются третьим лицам без письменного согласия — на любой стадии работы. Для портфолио и выставок отдельно запросим разрешение. Политика конфиденциальности

Услуга · Реверс-инжиниринг

CAD-модель по образцу детали

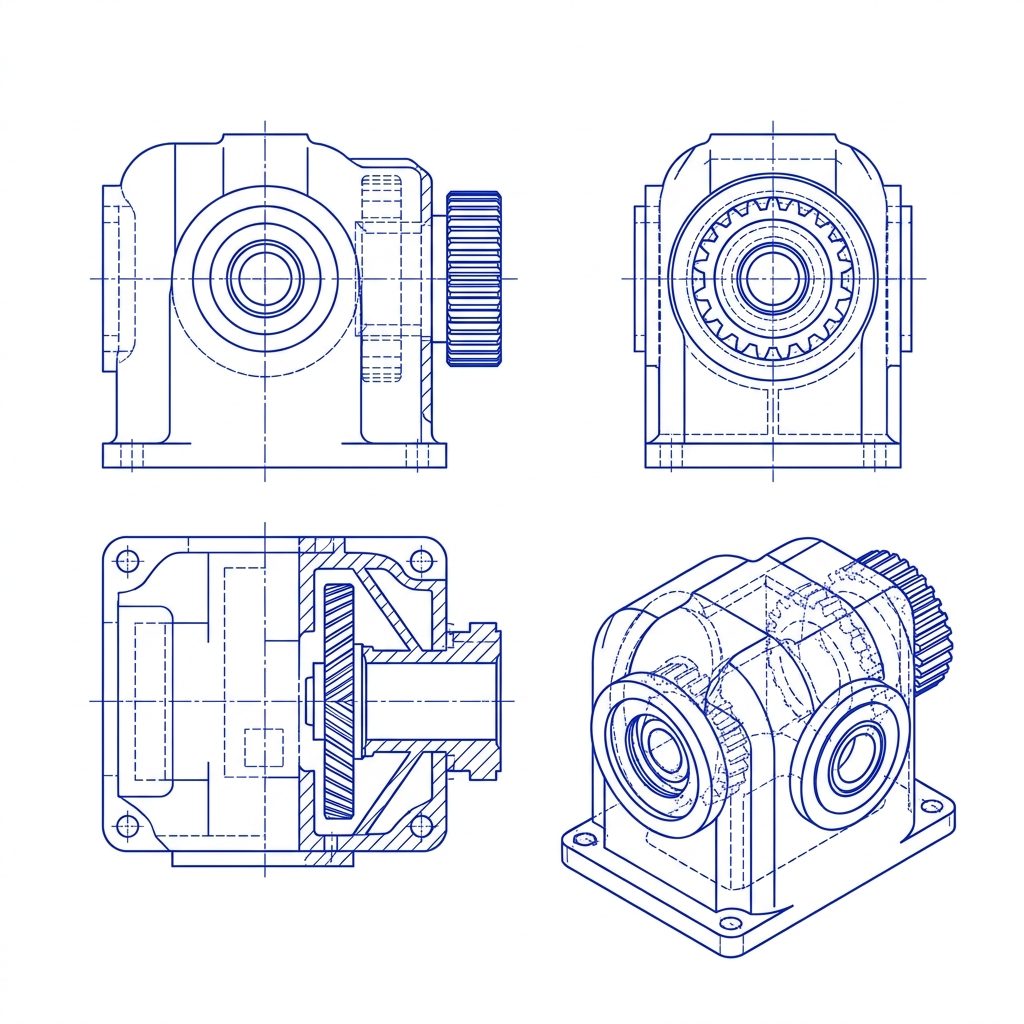

Восстанавливаем чертёж и 3D-модель по физической детали: скан, анализ геометрии, параметрическая модель под производство и печать — с контролем отклонений.

Прислать деталь Как это работает

REVERSE · SCAN→CAD

Δ 0.02 mm

RECONSTRUCT · LIVE

Импортозамещение и ремонт

Воспроизводим узлы, снятые с производства или пришедшие в негодность — с согласованием допусков.

Скан на площадке

Оцифровка выполняется в студии на ул. Правды, 28 — не нужно искать сторонний скан.

Архив проекта

Архив проектов храним 24 месяца — повторный заказ без переделки файла

Реверс-инжиниринг: от готовой детали к чертежу и модели

Реверс — это не «скопировать деталь», а восстановить замысел конструктора: понять, какие поверхности рабочие, где посадки, какие размеры критичны, а где допуск свободный. Поэтому после сканирования мы не отдаём сырую сетку, а строим параметрическую модель, которую можно править и запускать в производство.

Чаще всего к нам приходят с задачами: снята с производства запчасть, оригинал сломан или утерян, нужен аналог под другой материал, требуется адаптировать чужой узел под свою сборку. Работаем и по фрагментам — недостающую геометрию восстанавливаем по симметрии, сопрягаемым деталям и фотографиям.

Минимальный заказ — 3000 ₽, точную цену называем после осмотра детали или по данным сканирования. На выходе — STEP и STL, при необходимости чертежи с размерами и допусками, а дальше можем сразу напечатать или отлить деталь у себя.

Читайте также: Цены · 3D-сканирование · 3D-моделирование · Кейсы реверса

Цепочка работ в студии

От образца до файла STEP

Реверс у нас — это не «скан и готово». Мы переводим mesh в параметрическую модель, которую можно править, печатать и передавать в производство.

01

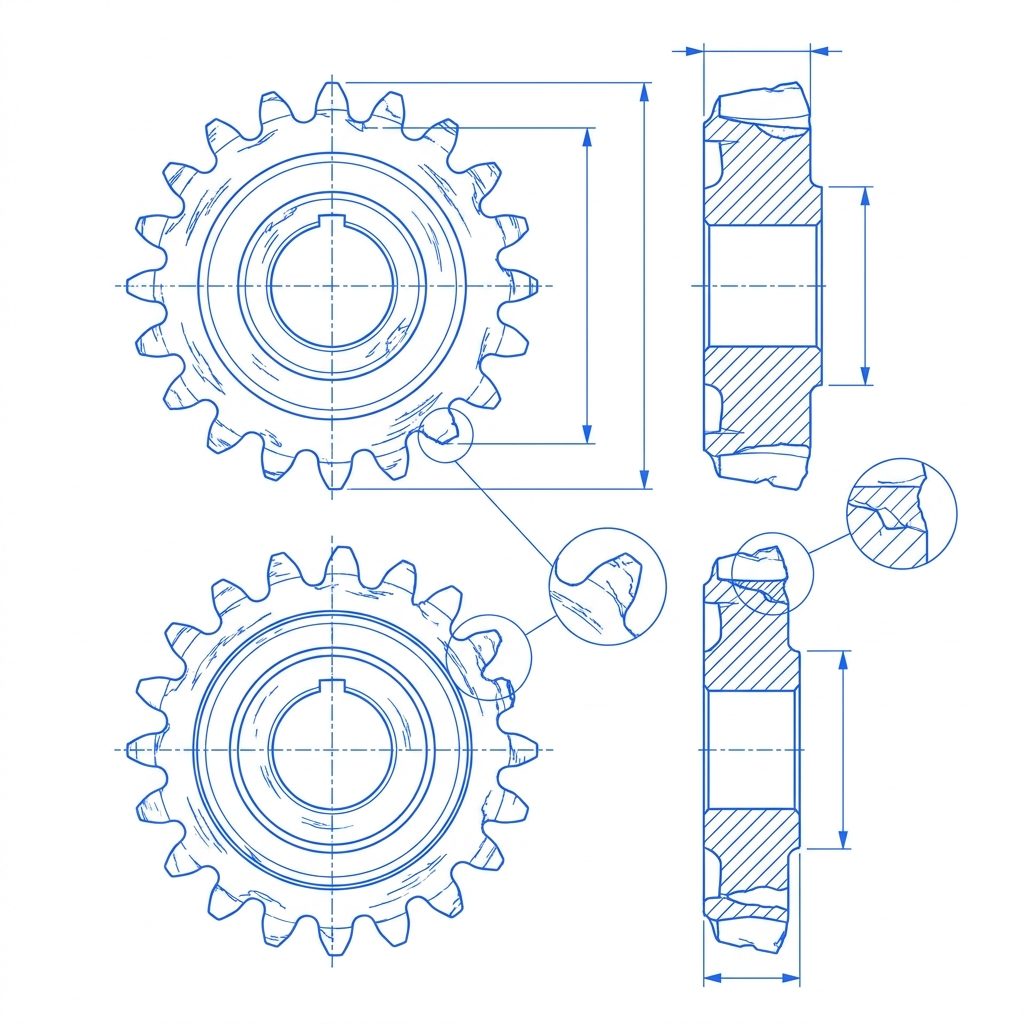

Приёмка образца

Деталь должна быть чистой и сухой. Фиксируем задачу: копия один в один, доработка под нагрузку или импортозамещение с допусками.
02

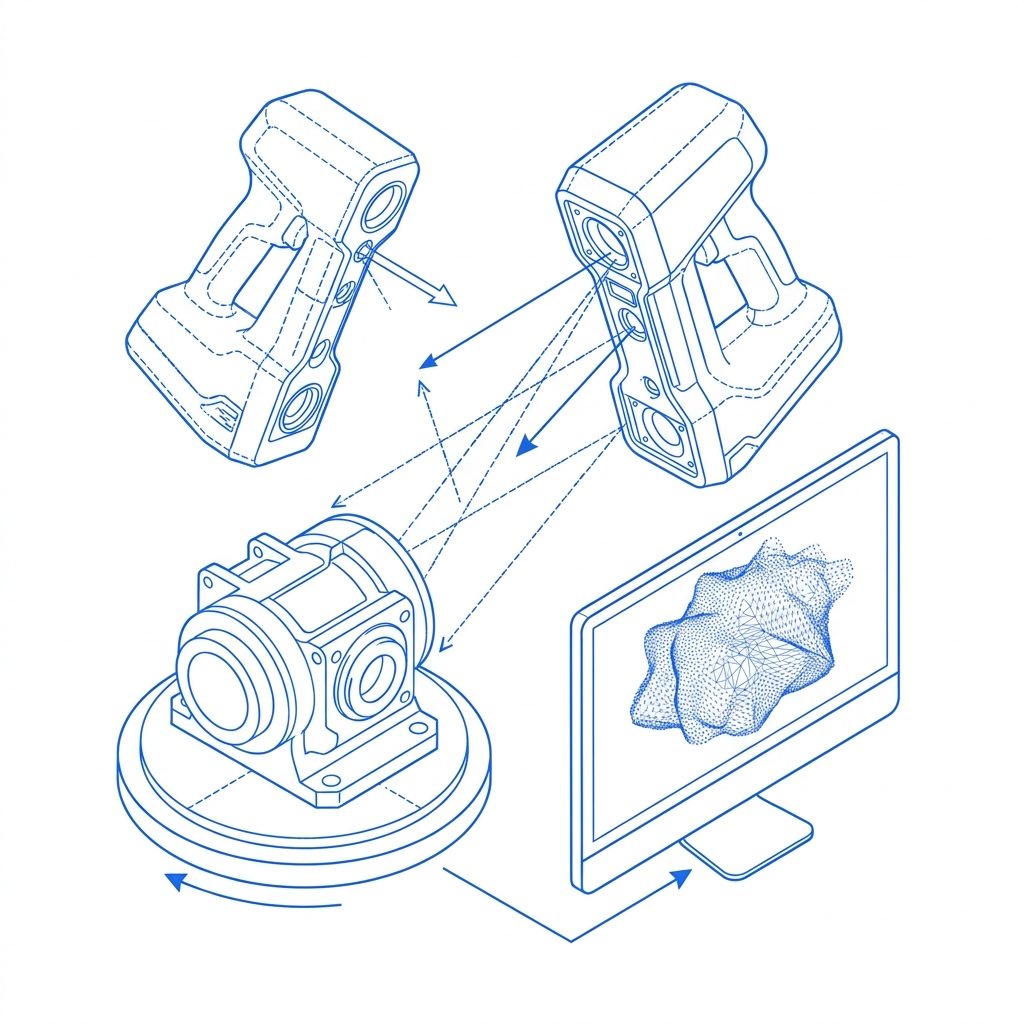

Сканирование или импорт mesh

Если скана нет — оцифруем на площадке в Подольске. Если есть STL/OBJ от стороннего скана — проверим качество и при необходимости пересканируем.
03
Подготовка облака точек

Удаляем шум, закрываем дыры, выравниваем систему координат. Согласуем масштаб по штангенциркелю или чертежу.
04

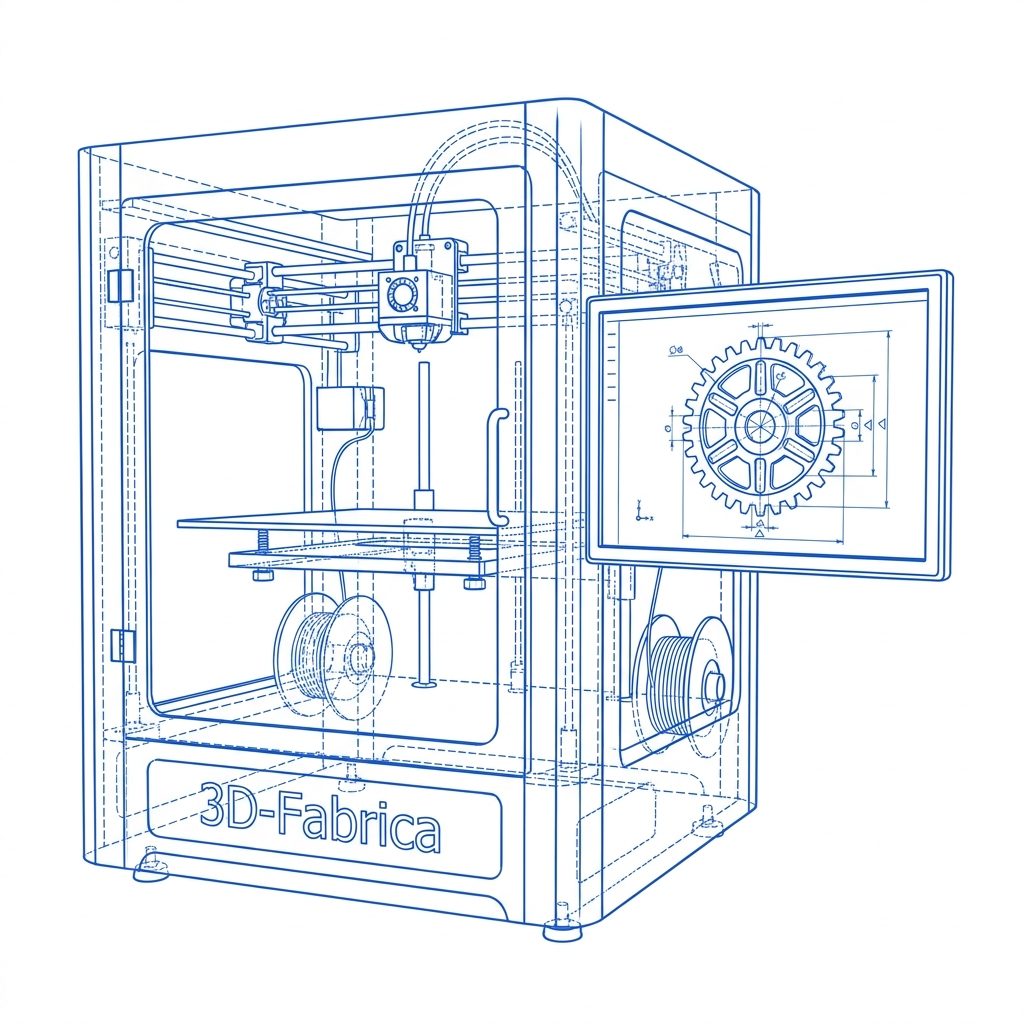

Построение CAD

Создаём твёрдотельную модель с эскизами, размерами и историей построения — не «замороженный» меш.
05
Проверка и передача

По запросу печатаем контрольный образец на FDM/LCD. Передаём STEP/STL, по согласованию — чертёж PDF.
