3D-сканеры преобразуют физические объекты в полигональные модели за 5-15 минут, заменяя ручные замеры с погрешностью ≤0.05 мм. Основное преимущество технологии заключается в скорости и точности. Если раньше для создания цифровой модели сложного объекта требовались дни кропотливых замеров, то современный сканер справляется с этой задачей за считанные минуты. При этом вероятность человеческой ошибки сводится к нулю, так как весь процесс автоматизирован.
3D-сканирование: суть технологии и принципы работы
3D-сканирование — это передовой метод цифрового воспроизведения физических объектов. В отличие от традиционных способов измерения и черчения, эта технология позволяет с высокой точностью переносить в цифровой формат предметы любой сложности: от миниатюрных ювелирных изделий до архитектурных сооружений и природных ландшафтов, захватывая геометрию объекта с точностью до микронов.
Как устроен процесс 3D-сканирования: от физического объекта к цифровой модели
Работа 3D-сканера напоминает принцип действия человеческого зрения, но с гораздо большей точностью. Устройство последовательно «ощупывает» объект с помощью световых или лазерных лучей, фиксируя миллионы точек на его поверхности. Эти точки, объединенные в так называемое «облако», точно повторяют геометрию сканируемого предмета. Полученное облако точек — это лишь промежуточный этап. На этапе постобработки Geomagic Wrap преобразует облако точек в полигональную сетку. Мы обычно устанавливаем размер грани 0,5 мм, что оптимально для большинства задач 3D-печати. Именно такая сетка становится основой для будущей 3D-модели.
Качество конечной модели напрямую зависит от плотности облака точек. В работе с промышленными сканерами мы используем модели, захватывающие 1-2 млн точек в секунду. Например, при сканировании литых деталей это позволяет четко передать даже следы от литников размером 0,2-0,3 мм.

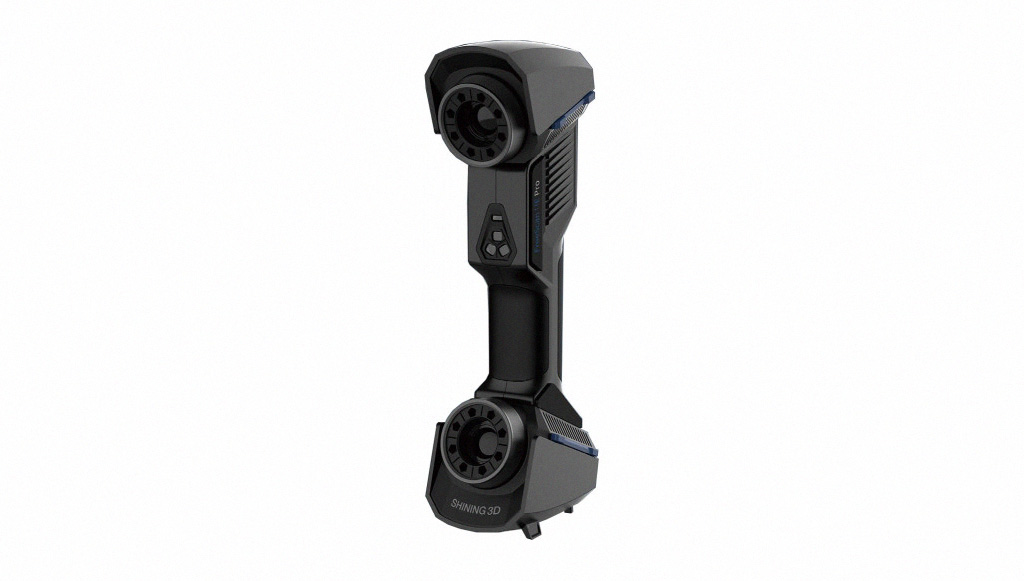

Основные элементы 3D-сканера и их функции
Любой 3D-сканер, независимо от его типа и назначения, состоит из трех ключевых компонентов, работающих в единой системе:
- Оптическая система состоит из высокочувствительных сенсоров, которые улавливают отраженный от объекта свет или лазерное излучение. Современные сканеры используют матрицы с разрешением до 20 мегапикселей, что обеспечивает исключительную детализацию.
- Излучатель — в зависимости от технологии может проецировать структурированный световой узор (полосы, сетку) или тонкий лазерный луч. В некоторых моделях используются сразу несколько излучателей разного спектра для работы с различными материалами.
- Вычислительный блок — это мощный процессор, который в реальном времени анализирует получаемые данные, вычисляет координаты каждой точки и строит трехмерную модель. Современные системы используют алгоритмы искусственного интеллекта для автоматического устранения шумов и артефактов.
Совместная работа этих компонентов позволяет достигать точности измерений до 0,01 мм в промышленных сканерах. При этом скорость сканирования может достигать 2 млн точек в секунду, что делает технологию незаменимой для современных производственных процессов.
Основные технологии 3D-сканирования: принципы работы и особенности применения
Системы трехмерного сканирования используют различные физические подходы для точного воссоздания геометрии объектов. Выбор между лазерной триангуляцией (0.01 мм) и структурированным светом (2 млн точек/с) определяется требованиями к точности и скорости.
1. Лазерная триангуляция: прецизионное измерение
Метод основан на анализе положения лазерного пятна на поверхности объекта. Сканер излучает тонкий лазерный луч, который отражается от поверхности и попадает на светочувствительную матрицу. Система вычисляет расстояние до точки по углу отклонения отраженного луча, используя принцип триангуляции.
Ключевые особенности технологии:
- Точность до 0.01 мм для объектов размером до 1 м.
- Чувствительность к отражающим поверхностям (требуется матирование).
- Идеально подходит для реверс-инжиниринга мелких деталей.
В стоматологии такие сканеры позволяют создавать точные модели зубных рядов, а в ювелирном деле – воспроизводить сложные узоры с сохранением мельчайших деталей.
2. Структурированный свет: баланс скорости и точности
Технология использует проекцию светового узора (чаще всего синих полос) на объект. Деформация этого узора фиксируется камерами высокого разрешения, а специальные алгоритмы преобразуют искажения в трехмерные координаты.
Преимущества метода:
- Скорость сканирования до 2 млн точек/сек.
- Рабочее расстояние от 0.5 до 3 метров.
- Минимальное влияние на объект (бесконтактный метод).
Широко применяется в автомобилестроении для контроля качества кузовных панелей и в авиакосмической промышленности для проверки аэродинамических поверхностей.
3. Фотограмметрия: универсальный подход
Методика основана на анализе серии фотографий объекта, сделанных с разных ракурсов. Специальное ПО (например, Agisoft Metashape или RealityCapture) сравнивает изображения и вычисляет пространственные координаты точек.
Особенности применения:
- Не требует специализированного оборудования.
- Позволяет работать с объектами любого масштаба.
- Требует значительных вычислительных ресурсов.
Особенно востребована в археологии для документирования раскопок и в архитектуре для создания 3D-моделей зданий.
4. Лазерные импульсные системы (LiDAR)
Используют времяпролетный принцип: измеряют время, за которое лазерный импульс проходит до объекта и возвращается обратно. Зная скорость света, система вычисляет расстояние с точностью до 1-2 мм на 100 метрах.
Основные сферы применения:
- Картография и геодезия.
- Сканирование промышленных объектов.
- Автономные транспортные системы.
5. Контактные измерительные системы
Физическое касание щупом обеспечивает максимальную точность (до 1 микрона). Координатно-измерительные машины (КИМ) последовательно снимают сотни точек с поверхности, создавая детальную цифровую модель. Критически важны для метрологического контроля, проверки прецизионных деталей, верификации результатов других методов сканирования
Выбор конкретной технологии зависит от требований к точности, размерам объекта и условиям проведения измерений. Современные комплексные решения часто сочетают несколько методов для достижения оптимального результата.
Частые ошибки при 3D-сканировании и как их избежать
Даже с современным оборудованием новички часто сталкиваются с проблемами при сканировании. Одна из самых распространённых ошибок – неправильная подготовка объекта. Блестящие или прозрачные поверхности (стекло, металл) могут искажать данные сканирования. Для решения этой проблемы рекомендуется использовать матирующий спрей для глянцевых объектов и специальные покрытия для прозрачных поверхностей.
Другая типичная проблема – недостаточное количество маркеров при работе с однотонными поверхностями, из-за чего сканер теряет ориентацию. Для объектов с однородной текстурой стандартом считается нанесение маркеров с шагом 5-10 см — это снижает погрешность совмещения сканов на 40%. Также важно учитывать освещение, потому что блики или резкие тени создают нежелательный «шум» в облаке точек. Идеальные условия – рассеянный свет без прямых солнечных лучей и точечных источников.
Технические ошибки часто связаны с неправильной техникой сканирования. Слишком высокая скорость движения сканера приводит к пропущенным участкам и «дырам» в модели. Оптимальная скорость составляет 10-15 см/сек, но может варьироваться в зависимости от модели оборудования. Многие также недооценивают важность постобработки, работая с «сырым» облаком точек. Обязательный этап – очистка модели в специализированном ПО (Geomagic, MeshLab) для удаления шумов и заполнения пробелов.
Совет от специалистов 3D-Crafter: для сложных объектов делайте несколько сканов с разных ракурсов и совмещайте их в программе. Такой подход повышает точность модели на 30-40%.
Практическое применение технологий 3D-сканирования в промышленности и науке
Трехмерное сканирование применяется в самых разных сферах: от промышленного производства до медицины и сохранения культурного наследия – везде 3D-сканирование демонстрирует свои уникальные возможности. Эта технология позволяет не только создавать точные цифровые копии физических объектов, но и открывает новые возможности для анализа, модернизации и воспроизводства сложных деталей и конструкций.
Промышленное производство и машиностроение
В промышленности 3D-сканирование активно применяется в обратном проектировании (реверс-инжиниринге), когда необходимо воссоздать цифровую модель существующего объекта без исходных чертежей. Это очень актуально при работе с устаревшим оборудованием или импортными образцами. На многих машиностроительных предприятиях сканирование используют для контроля качества изделий, сравнивая полученные 3D-модели с эталонными CAD-файлами. Это позволяет выявлять даже минимальные отклонения на ранних стадиях производства.
Еще одно важное направление – создание цифровых архивов технологической оснастки. Благодаря сканированию можно сохранять точные параметры пресс-форм, штампов и других инструментов, что значительно упрощает их последующее воспроизводство.
В автомобилестроении, например, технология помогает анализировать степень износа деталей и точно восстанавливать геометрию поврежденных элементов кузова.
Архитектура, строительство и реставрация
При реставрации исторических зданий сканирование позволяет зафиксировать текущее состояние объекта со всеми деформациями и повреждениями. Полученные данные служат основой для проектов восстановления. В новом строительстве технология помогает точно оценивать рельеф местности и существующие коммуникации перед началом работ. Современные сканеры способны создавать детализированные модели строительных площадок, учитывая все особенности территории.
При возведении сложных архитектурных форм 3D-сканирование используют для контроля соответствия построенных конструкций проектным параметрам. Очень востребована эта технология при работе с уникальными объектами, где требуется особая точность исполнения. В последние годы сканирование активно применяют и при создании BIM-моделей зданий, значительно ускоряя процесс их разработки.
Медицина и биомеханика
Медицинская отрасль одной из первых оценила преимущества 3D-сканирования. В стоматологии интраоральные сканеры позволяют создавать точные цифровые слепки зубных рядов за считанные минуты, что значительно ускоряет процесс изготовления коронок, мостов и других ортопедических конструкций. В ортопедии и протезировании технология используется для создания индивидуальных изделий, идеально соответствующих анатомическим особенностям пациента. Современные системы сканирования тела человека помогают разрабатывать комфортные ортезы и протезы с учетом всех нюансов строения.
В хирургии 3D-модели органов, полученные путем сканирования, применяют для планирования сложных операций, что позволяет снизить риски и сократить время вмешательства. Особенно востребована эта технология в челюстно-лицевой хирургии и нейрохирургии, где важна максимальная точность. В последние годы 3D-сканирование начали активно использовать и в спортивной медицине для анализа биомеханики движений спортсменов.
Сфера сохранения культурного наследия
Музеи и реставрационные центры применяют 3D-сканирование для документирования и сохранения культурных ценностей. Метод позволяет создавать точные цифровые копии музейных экспонатов, что важно для хрупких или постепенно разрушающихся артефактов. В реставрационной практике сканирование помогает фиксировать текущее состояние объекта и разрабатывать оптимальные методы его восстановления. Многие музеи используют 3D-модели для создания виртуальных экспозиций.
Технология также применяется при изготовлении копий уникальных предметов для передвижных выставок. В археологии 3D-сканирование помогает документировать находки прямо на месте раскопок, сохраняя важную информацию об их первоначальном положении и состоянии. Очень ценна эта технология при работе с крупными объектами – архитектурными памятниками, монументами и археологическими комплексами.
Транспортная отрасль
В авто- и авиастроении 3D-сканирование используется для контроля качества деталей и восстановления поврежденных компонентов. Технология помогает быстро получить цифровую модель изношенной запчасти, что ускоряет процесс ее воспроизводства. В авиации сканирование применяют для проверки геометрии сложных аэродинамических поверхностей и выявления микротрещин в конструкциях. В судостроении технология позволяет точно оценивать состояние корпусов судов и разрабатывать оптимальные методы ремонта.
Разработка VR/AR-приложений
Создатели виртуальной и дополненной реальности используют 3D-сканирование для переноса реальных объектов в цифровую среду. Например, это актуально для образовательных симуляторов и исторических реконструкций, где требуется максимальная достоверность моделей. В музеях оцифрованные экспонаты становятся частью интерактивных выставок, а в образовании – наглядными пособиями. Архитектурные фирмы создают виртуальные туры по еще не построенным зданиям, используя данные сканирования местности и макетов.
Геопространственный анализ
Геодезисты и картографы применяют 3D-сканирование для создания точных топографических карт. Технология LiDAR позволяет быстро получать данные о рельефе местности и отслеживать его изменения с течением времени. В горнодобывающей промышленности сканирование помогает оценивать объемы работ и контролировать состояние карьеров. В градостроительстве данные сканирования используются для анализа застройки и планирования инфраструктурных проектов.
Бытовое применение
3D-сканирование стало доступным и для бытовых задач. С его помощью можно создавать цифровые копии памятных вещей, семейных реликвий или авторских изделий для последующего воспроизведения. В ювелирном деле технология помогает создавать реплики уникальных украшений. Дизайнеры интерьеров используют технологию для точного измерения помещений и создания виртуальных моделей мебели. Даже в кулинарии 3D-сканирование находит применение при создании точных копий десертов и пищевых изделий.
