3D-моделирование — это фундамент успешной печати: даже идеальный принтер не исправит ошибки в модели. Расскажем, как правильно подготовить файл под FDM, SLA и SLS-технологии, какие программы выбрать для разных задач и как избежать типичных проблем — от «дырявых» мешей до некорректных свесов. Готовы превратить ваш STL в гарантированно печатаемую модель?
Что такое 3D-моделирование: основы и принципы
Сейчас в производстве 3D-моделирование стало незаменимым инструментом, позволяющим превратить идею в точный цифровой прототип. В отличие от плоских чертежей трёхмерная модель даёт полное представление об объекте, учитывая все его геометрические параметры и физические свойства. Эта технология открывает уникальные возможности для инженеров и дизайнеров. С её помощью можно не только визуализировать проект, но и проводить виртуальные испытания, анализировать нагрузки и оптимизировать конструкцию до начала производства. Особую ценность 3D-модели представляют в аддитивных технологиях, где служат основой для послойного создания физических объектов.
От проектирования деталей космических аппаратов до создания персонажей компьютерных игр – везде требуется точное и детализированное 3D-моделирование. Профессиональные CAD-системы (SolidWorks или Fusion 360) справляются с задачами, где важна точность до микрона, например, при проектировании шестеренок для механизмов. А вот в ZBrush или Blender лучше работать с органическими формами: они дают творческую свободу, но требуют дополнительной проверки сетки перед печатью.
4 основных типа 3D-моделирования
В современном цифровом производстве используются различные подходы к созданию 3D-моделей, каждый из которых имеет свои уникальные особенности и область применения. Выбор конкретной методики зависит от характера проекта: будь то создание органических форм для персонажей, точное инженерное проектирование или генерация сложных архитектурных элементов.
Полигональное моделирование: универсальный стандарт
Наиболее распространенный метод, основанный на построении объектов из множества соединенных полигонов (треугольников или четырехугольников). Основные сферы применения включают:
- В игровой индустрии — создание персонажей с продуманной топологией под анимацию.
- Для 3D-печати — подготовка моделей с учетом толщины стенок конкретного принтера.
- В кинопроизводстве — моделирование объектов, которые нельзя снять вживую.
Для работы с полигональными моделями чаще всего используют Blender, 3ds Max и Maya, которые предлагают полный набор инструментов для моделирования и текстурирования.
NURBS-моделирование: точность математических кривых
Технология Non-Uniform Rational B-Splines (NURBS) – это принципиально иной подход к созданию 3D-объектов. В отличие от полигонального моделирования, где форма аппроксимируется плоскими гранями, NURBS использует математически точные параметрические кривые и поверхности. Это позволяет создавать идеально гладкие формы без характерных для полигонов «граней», что важно в промышленном дизайне. В автомобилестроении, например, кузовные панели проектируются именно с использованием NURBS-технологий, так как они позволяют добиться идеальных сопряжений поверхностей и плавных переходов. В авиационной промышленности NURBS применяют для моделирования аэродинамических поверхностей, где даже минимальные неровности могут повлиять на летные характеристики.
Среди специализированного ПО стоит выделить Rhinoceros 3D – мощный инструмент для промышленного дизайна, Autodesk Alias – стандарт в автомобильном дизайне, а также Fusion 360, который сочетает NURBS-моделирование с параметрическим подходом.
Цифровой скульптинг: искусство в трехмерном пространстве

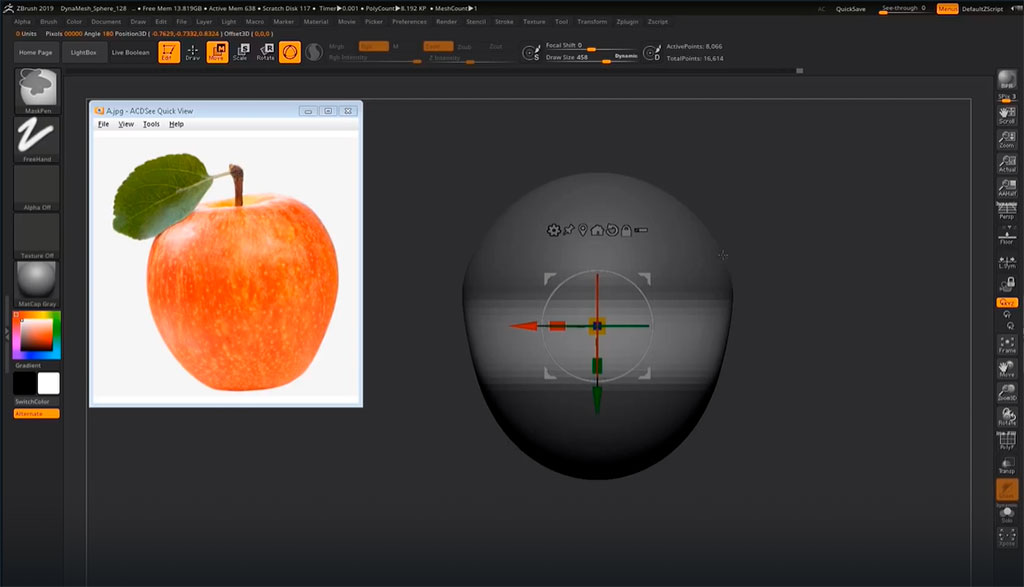

Этот метод кардинально отличается от традиционного полигонального моделирования, имитируя процесс реальной лепки. Художник работает с виртуальной «глиной», используя специализированные кисти, которые позволяют вытягивать, сглаживать, резать и иным образом трансформировать поверхность. ZBrush — мощный инструмент для скульптинга, но новичкам стоит быть готовым к особенностям: интерфейс отличается от большинства 3D-редакторов, а работа с многомиллионными полигонами требует производительного компьютера.
В киноиндустрии эта технология используется для создания цифровых двойников актеров и фантастических существ. Ювелиры ценят цифровой скульптинг за возможность работать с мельчайшими деталями украшений. В медицинской визуализации этот подход позволяет точно воспроизводить анатомические особенности. Важной особенностью является возможность последующей ретопологии – создания оптимизированной полигональной сетки на основе высокополигональной скульптуры.
Процедурное моделирование: мощь алгоритмов
Процедурное моделирование работает как умный конструктор: вы задаете правила, а программа генерирует варианты. Например, в архитектуре так создают целые районы, автоматически учитывая нормы освещенности и расстояния между зданиями. В машиностроении технология применяется для создания оптимальных решетчатых структур – так называемых lattice структур, которые сочетают минимальный вес с высокой прочностью.
Особый интерес представляет генеративный дизайн, где искусственный интеллект предлагает оптимальные формы деталей на основе заданных условий нагрузки, материалов и производственных ограничений. Такие программы, как Houdini, позволяют создавать сложные динамические системы, например, для моделирования разрушений или природных явлений в кино. В игровой индустрии процедурная генерация используется для создания разнообразных миров и локаций, значительно ускоряя процесс разработки контента.
6 ключевых шагов разработки 3D-модели для успешной печати
Большинство проблем при 3D-печати связано с ошибками в исходной модели. Для их предотвращения необходим строгий алгоритм подготовки файлов. Профессиональный подход включает: анализ технических требований, корректное моделирование с учетом технологических ограничений и обязательную верификацию в специализированном ПО, таком как Netfabb. Несоблюдение любого из этих этапов может привести к невозможности печати или дефектам готового изделия.
1. Подготовительный этап: анализ требований и сбор материалов
Перед началом моделирования необходимо чётко определить технические параметры будущего объекта. Важно учитывать не только эстетическую составляющую, но и практические аспекты: функциональное назначение изделия, тип используемого пластика или смолы, допустимые погрешности геометрии. Опытные специалисты рекомендуют подготовить обширную библиотеку референсов: визуальных материалов, которые помогут точнее передать форму и пропорции.
В качестве источников можно использовать
- фотографии реальных аналогов с разных ракурсов;
- промышленные чертежи с точными размерами;
- эскизы и наброски, выполненные дизайнерами;
- CAD-файлы похожих изделий для анализа конструкции.
Обратите внимание на технические ограничения конкретного 3D-принтера: минимальная толщина стенок, допустимые углы свесов, требования к опорным структурам.
2. Выбор оптимального программного обеспечения
Существует множество специализированных программ для 3D-моделирования, каждая из которых имеет свои преимущества в зависимости от типа задач. Для начинающих пользователей оптимальны интуитивно понятные решения с минимальным порогом входа – такие платформы позволяют быстро освоить базовые принципы работы с полигональными сетками. В профессиональной среде выбор инструментария зависит от специфики проекта:
- Для художественного моделирования и создания органических форм лидером остаётся ZBrush с его продвинутыми инструментами.
- Инженерные задачи требуют точных параметрических систем – подойдут SolidWorks или Autodesk Inventor.
- Архитектурные проекты удобно разрабатывать в Revit или ArchiCAD.
- Универсальным решением для широкого круга задач считаются Blender и 3ds Max.
При выборе софта важно учитывать его совместимость с используемым 3D-принтером и слайсером, а также наличие экспортных фильтров для стандартных форматов 3D-печати.
3. Построение корректной геометрии
На этом этапе происходит непосредственное создание цифрового прототипа. Начинайте с простых примитивов, постепенно усложняя структуру модели. Для функциональных деталей необходимо предусмотреть технологические допуски в местах сопряжения, а для миниатюрных моделей – усилить тонкие элементы. Обратите внимание на такие параметры, как:
- Водонепроницаемость (manifold geometry) – модель не должна иметь дырок в меше или незамкнутых краёв.
- Адекватная толщина стенок, соответствующая возможностям принтера и механическим нагрузкам на изделие.
- Отсутствие пересекающихся или наложенных друг на друга поверхностей.
- Правильная ориентация нормалей полигонов.
Хорошей практикой считается создание нескольких вариантов детализации для разных методов печати (FDM, SLA, SLS).
4. Подготовка к печати: экспорт и проверка
После завершения моделирования наступает этап перевода проекта в формат, понятный 3D-принтеру. Наиболее распространёнными являются:
- STL – универсальный формат, описывающий поверхность треугольными гранями;
- OBJ – поддерживает хранение информации о текстурах и материалах;
- 3MF – современный альтернативный формат с расширенными возможностями.
Перед отправкой на печать обязательна проверка модели в слайсере – специальном ПО, которое преобразует 3D-объект в набор команд для принтера. На этом этапе выявляются потенциальные проблемы: некорректные выступы, требующие поддержек, области возможной деформации, ошибки масштабирования.

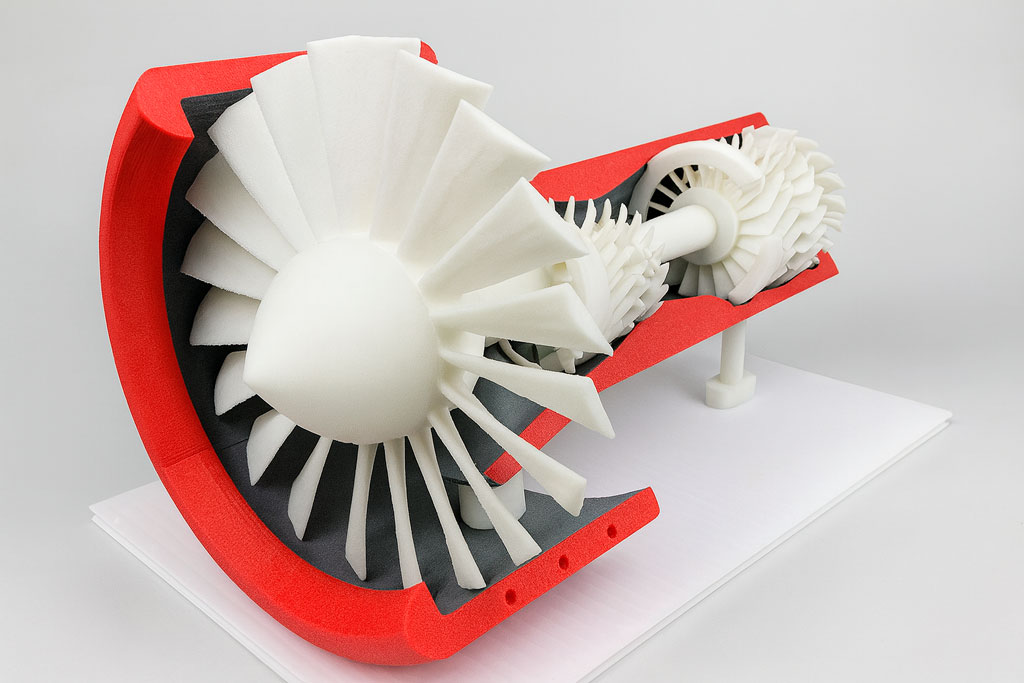

5. Практическое тестирование прототипа
Даже идеально смоделированный объект может потребовать доработки после физического воплощения. Для экономии времени и материалов рекомендуется печатать уменьшенные версии сложных моделей для проверки основных параметров и тестировать подвижные механизмы на упрощённых образцах. Технологию постобработки лучше отрабатывать на отдельных элементах. Обязательно проверяйте посадку составных деталей с учётом реальных допусков принтера. Очень важны такие тесты для функциональных изделий, где критична точность сопряжения деталей или соблюдение инженерных допусков.
6. Финишная обработка напечатанной модели
Заключительный этап работ придаёт изделию товарный вид и улучшает его эксплуатационные характеристики. В зависимости от технологии печати и материала могут потребоваться:
- Механическая обработка – удаление поддержек, шлифовка ступенчатости, полировка.
- Химическое выравнивание поверхности (для ABS-пластика и смол).
- Грунтовка и покраска для достижения идеальной поверхности.
- Нанесение защитных покрытий – лаков, эпоксидных смол, гальванических покрытий.
- Сборка сложнокомпонентных моделей с использованием специализированных клеев.
На практике постобработка — это 30% успеха. Например, при печати ABS-пластиком без ацетоновой ванны деталь будет выглядеть «лесенкой», даже если модель идеальна.
Компания 3Дкрафтер предлагает услугу 3D-моделирование для бизнеса и частных клиентов. Наши 3D-модели можно распечатать на любом 3D-принтере. Работаем с клиентами по всей России.
Где используют 3D-моделирование: от производства до создания спецэффектов в кино
Сегодня технологии 3D-моделирования используются практически везде, поменяв подходы к проектированию и производству. В медицинской отрасли трехмерное моделирование позволяет создавать индивидуальные протезы и импланты, точно соответствующие анатомическим особенностям пациента. Хирурги используют 3D-модели для планирования сложных операций, а студенты-медики изучают анатомию на точных цифровых копиях органов.

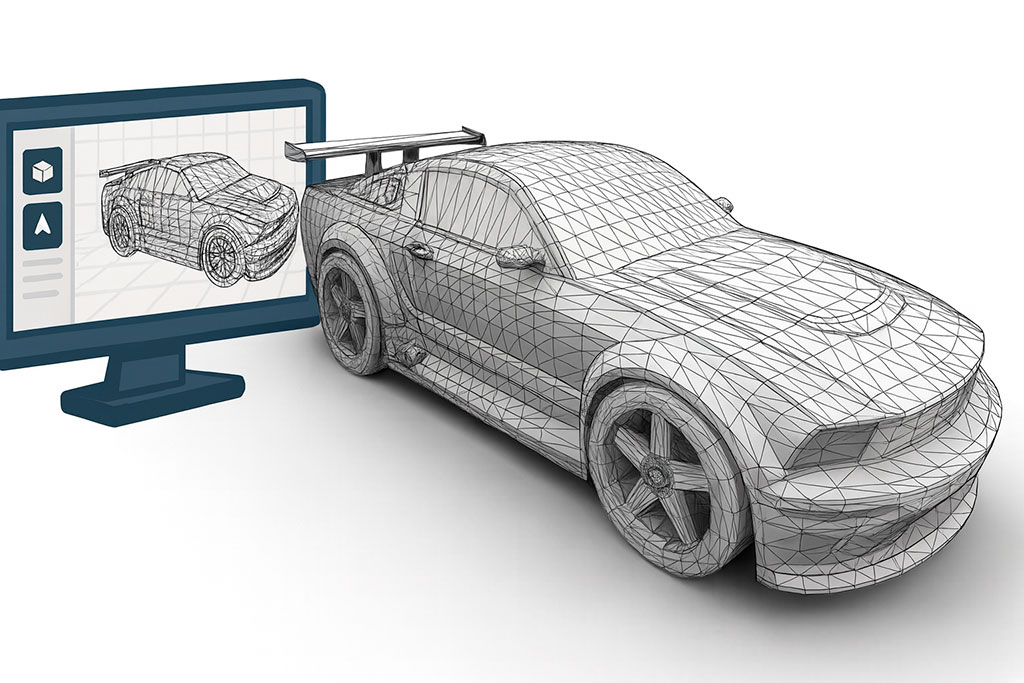

Автомобильная промышленность уже не представляет своего существования без 3D-технологий. От первых эскизов кузова до виртуальных краш-тестов – весь процесс создания автомобиля теперь проходит через цифровые двойники. Инженеры анализируют аэродинамические характеристики, прочность деталей и эргономику салона еще до создания физического прототипа.
В архитектуре 3D-визуализация стала неотъемлемой частью проектирования. BIM-системы позволяют не просто создавать красивые картинки, а работать с интеллектуальными моделями зданий, где каждая стена, окно или инженерная система содержит всю необходимую техническую информацию. Заказчики могут «пройтись» по будущему дому в виртуальной реальности задолго до начала строительства.
Киностудии и игровая индустрия тоже применяют 3D-графику. От фантастических миров до исторических реконструкций, от мультяшных персонажей до фотореалистичных цифровых актеров: все это создается художниками и моделлерами с использованием профессиональных пакетов трехмерного моделирования.
Образовательная сфера также активно внедряет 3D-технологии. Интерактивные анатомические атласы, модели исторических артефактов, виртуальные химические лаборатории – такие инструменты делают обучение наглядным и увлекательным. Студенты технических специальностей осваивают основы проектирования, работая с цифровыми моделями различных механизмов и конструкций.
